LED-MULTIVOLT-360-B-M

RICHTER

81,60 €

St.

Produktnummer: 108832

Produktinformationen "LED-MULTIVOLT-360-B-M"

Hinweis: Durch eine Änderung an der Platine haben sich einige Updates ergeben (überprüfen Sie bitte die Daten) - Stand 10/22

Ausstattung
- Taster
- Netzanschluss
- Durchgangsverdrahtung zum Anschluss von bis zu 8 Leuchten
- Integrierter Überspannungsschutz
- Geringe EMV Störung
- Passend ab 500 mm Schaltschrankbreite

Technische Daten
Spannung: 20 - 265 V AC/DC
Leistung: 6,6 W
Helligkeit: 1000 Lm
Lichtfarbe: 5000 K (CRI:80)
Umgebungstemp.: -25°C…+45°C
Material: PC
Stecksystem: 2-pol. ST15/2 (kompl. Stecksystem)
Gehäusemaß (L/B/H): 360 x 35 x 44 mm
Schutzart/-klasse: IP20 / II
Approbationen: CE, entspr. RoHS, EMV geprüft

Montage:

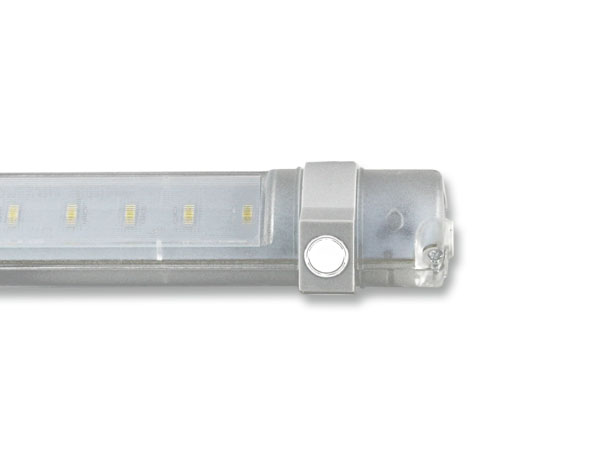

- Magnetbefestigung

Taster Programmierung (Stand 09/22):
Nach Anschluss an die Betriebsspannung blinkt die Kontroll-LED Grün und die Leuchte geht in den Bewegungsmeldermodus über.
Durch einmaliges Betätigen des Tasters erlischt die LED und die Leuchte befindet sich im Dauerbetrieb.
Nach einer weiteren Betätigung leuchtet die LED Anzeige Rot auf und die Leuchte ist ausgeschaltet.

Grünes Licht = Bewegungsmeldermodus (8 min.)
Rotes Licht = Leuchte ist dauerhaft aus
Keine LED = Leuchte ist dauerhaft an

Ausstattung:	Bewegungsmelder
Befestigung:	Magnet
Betriebsspannung:	20-265 V
Lichtstrom/Helligkeit:	800 Lm
Schaltschrankbreite:	500 mm
Schranktyp:	VX, Wandschrank
Schutzart:	IP20
Schutzklasse:	II
UL Approbation:	Nein

Downloads "LED-MULTIVOLT-360-B-M"

Download Bedienungsanleitung-LED-MULTIVOLT
